電路板激光切割機

FPC板激光切割機 PCB線路板切割機 電路板激光分板機

電路板激光切割機是針對3C電子行業研發，主要用于各種電路板如PCB硬板，F(xiàn)PC軟板及軟硬結合板的精密切割，打孔，分板，刻槽，劃線等加工應用，PI膜切割，并在攝像頭模組、指紋識別等應用領域表現突出，

亦可進行主要包括聚酰亞胺等聚合物材料、陶瓷、石英等非金屬材料以及鎢銅等各種金屬及合金材料的加工，精度高，工藝美觀

查看視頻獲取報價

產品概述
產品特點
性能參數
選擇我們

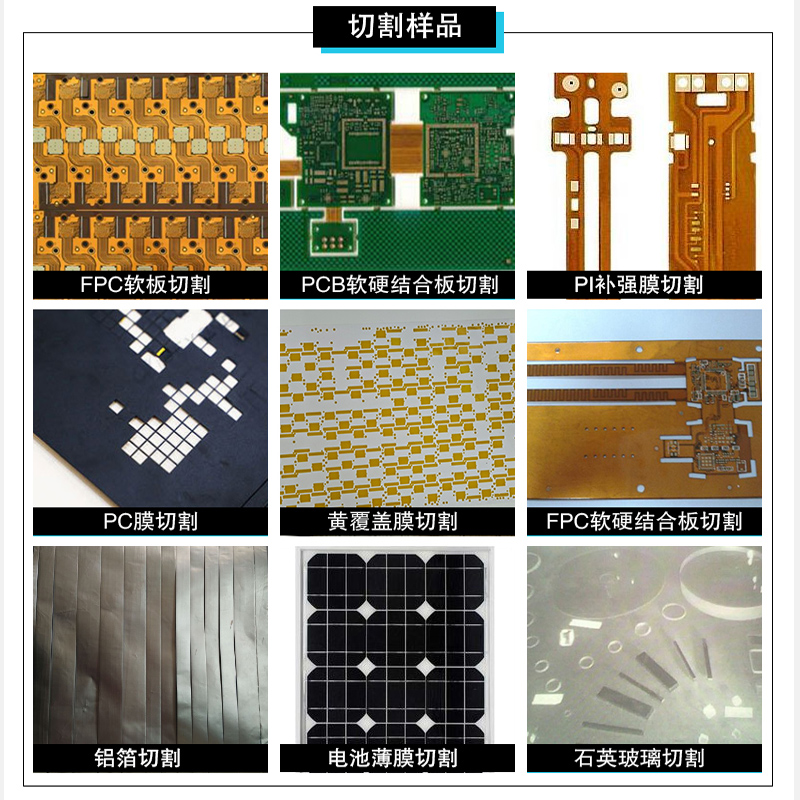

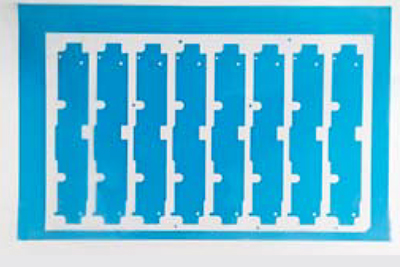

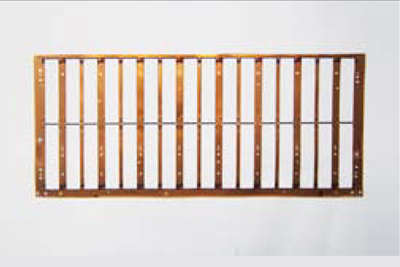

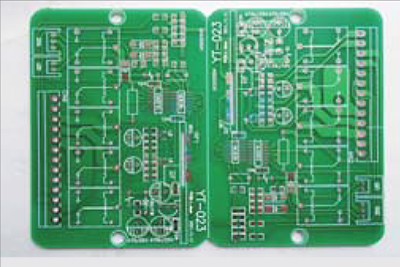

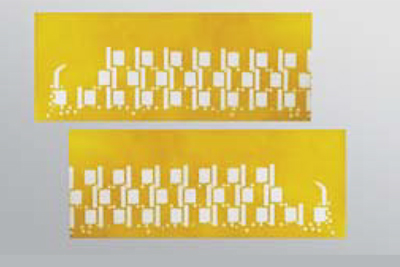

樣品展示

產品概述

Product description

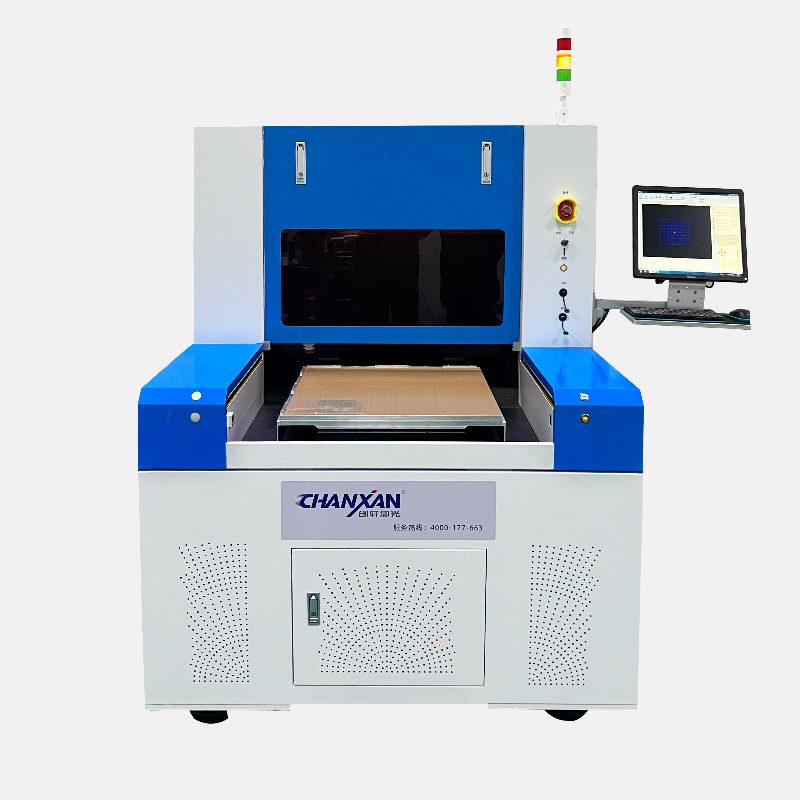

創軒激光廠家供應電路板激光切割機

電路板激光切割機采用超短脈沖的紫外皮秒激光器,熱影響區域更小，切割更精細，適合3C電子行業內各種電路板切割，PCB板，fpc板的精細加工。

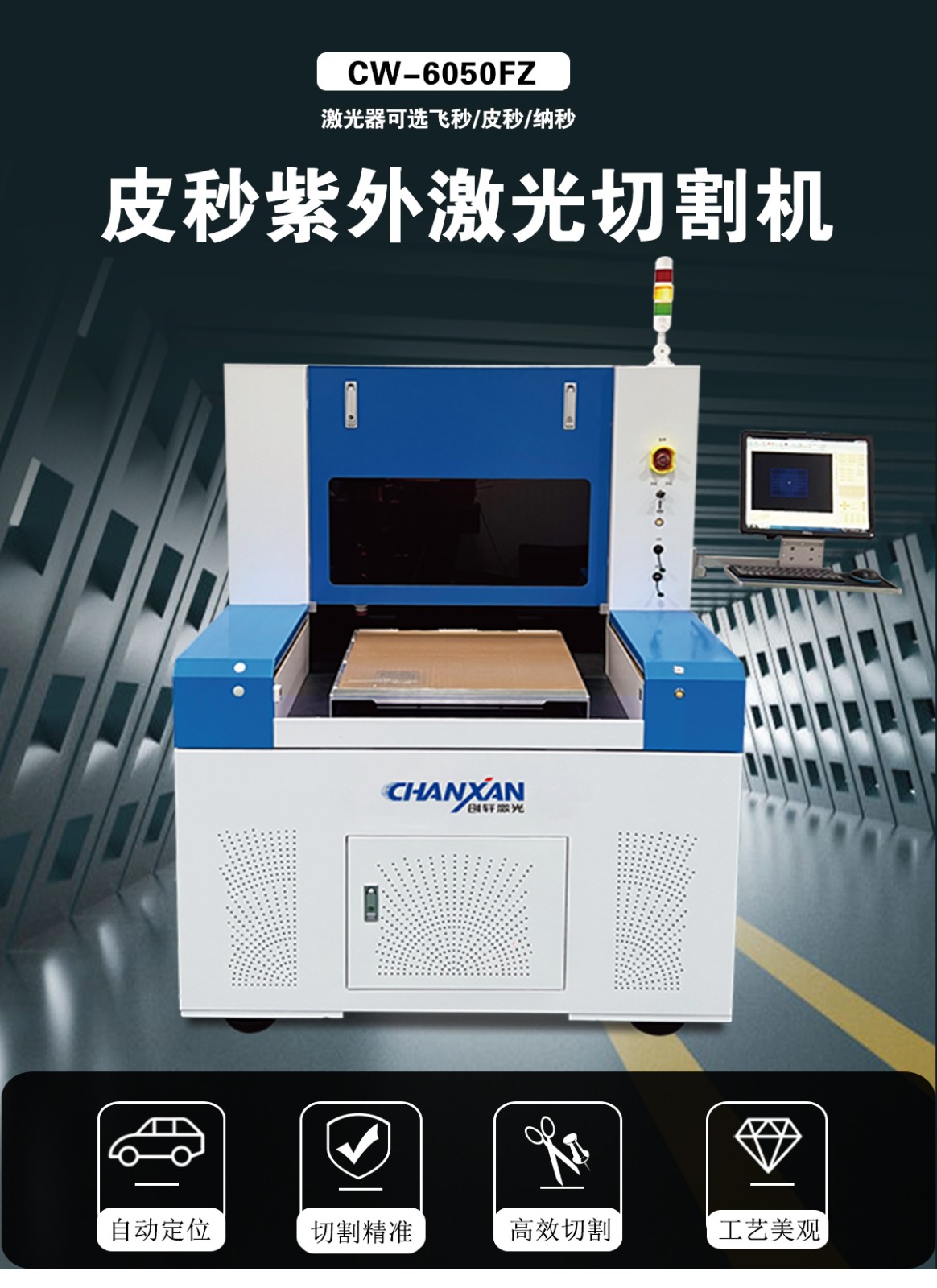

皮秒（納秒）PCB電路板切割設備

產品特點

Features

1.采用超短脈沖的紫外皮秒激光器,具有加工效率高,熱影響區小,無需后續輔助處理等優點,可以達到“冷”加工的工藝

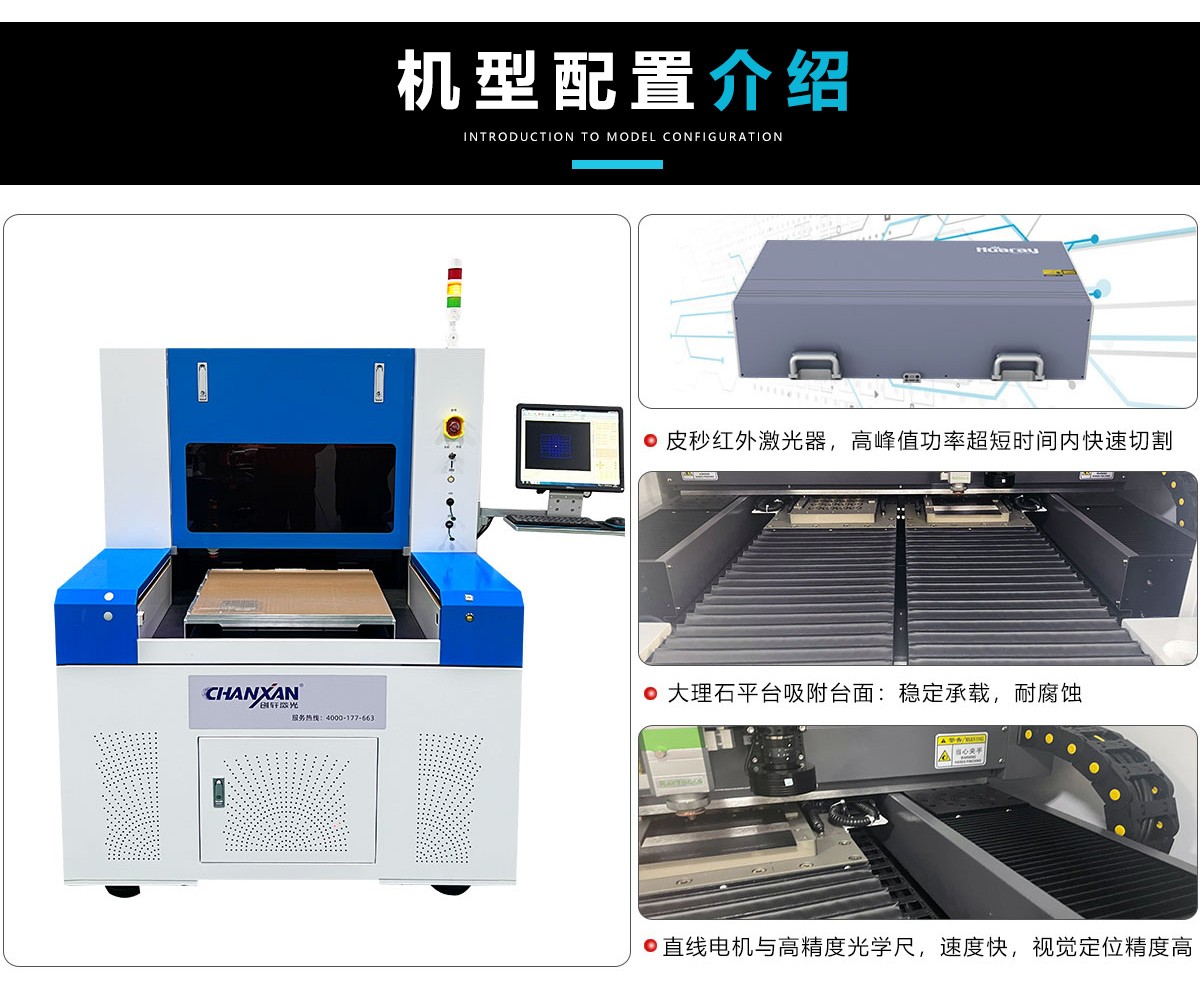

2.采用大理石平臺Ⅹ/Y系統采用直線電機驅動系統,確保平臺高速運行的精準度和穩定性

3.配置高像素CCD自動對位功能,保證產品切割對位精確;

4.可配置超大幅面的遠心場鏡,確保加工大幅面產品時不要拼接。最大單加工幅面可達到200×200mm

5.配置高精度的振鏡確保產品加工精度和轉角工藝效果。重復精度可達1um

性能參數

Parameter

產品名稱	PCB電路板激光分板機/FPC電路板激光切割機
參數\型號	CS-0605-V-A
加工面積	500610mm，可定制雙臺面（270610mm）
定位精度	±1um
激光器類型	皮秒10/30W/35W紫外/綠光
加工速度	≤3000mm/s
加工精度	≤30um
聚焦光斑	20um
支持格式	DSP、PLT、BMP、DXF、DWG、AI、LAS等
工作電壓	380V±10%，50HZ/60HZ
外形尺寸	220015001750mm
振鏡掃描范圍	50*50mm
重量	約2.5噸
